Come programmare una macchina CNC?

Ehilà! Sono un fornitore nel settore delle macchine CNC e oggi condividerò con te come programmare una macchina CNC. All'inizio potrebbe sembrare un po 'intimidatorio, ma una volta che ne hai capito, in realtà è piuttosto bello.

Comprensione delle basi della lavorazione del CNC

Prima di passare alla programmazione, esaminiamo rapidamente ciò che è la lavorazione del CNC. CNC sta per il controllo numerico del computer. In termini semplici, è un processo in cui i computer controllano il movimento degli strumenti di lavorazione per creare parti precise. Usiamo queste macchine per creare ogni genere di cose, da piccoli componenti per l'elettronica alle grandi parti per l'industria automobilistica.

Come fornitore di lavorazione del CNC, ho visto in prima persona l'importanza di una programmazione accurata. Una macchina a CNC ben programmata può produrre parti di alta qualità in modo efficiente, il che è cruciale per soddisfare le richieste dei clienti.

Acquisendo familiarità con la macchina CNC

Il primo passo nella programmazione di una macchina CNC è conoscere la macchina stessa. Ogni macchina CNC è un po 'diversa, con il proprio set di controlli, assi e capacità. Devi capire come si muove la macchina, quali tipi di strumenti può usare e la sua area di lavoro.

La maggior parte delle macchine a CNC ha un pannello di controllo in cui è possibile inserire comandi. Trascorri un po 'di tempo a familiarizzare con i pulsanti, i display e le funzioni sul pannello di controllo. Ti consigliamo anche di conoscere i diversi assi della macchina. I più comuni sono gli assi X, Y e Z, che controllano rispettivamente i movimenti orizzontali, verticali e di profondità.

Imparare il linguaggio di programmazione

Le macchine a CNC utilizzano un linguaggio di programmazione speciale chiamato codice G -. G - Il codice è un insieme di istruzioni che indicano alla macchina cosa fare, come spostare lo strumento in una posizione specifica, avviarsi o arrestare il mandrino o modificare la velocità di taglio.

Ecco alcuni comandi di codice G - Codice che dovresti sapere:

• G00: Questo è un comando di posizionamento rapido. Sposta lo strumento in una posizione specificata il più rapidamente possibile senza tagliare.
• G01: Questo è un comando di interpolazione lineare. Sposta lo strumento in linea retta a una velocità di avanzamento specificata durante il taglio.
• G02 e G03: Questi sono comandi di interpolazione circolare. G02 è per il movimento circolare in senso orario e G03 è per un movimento circolare contro il contrario.

L'apprendimento G - il codice richiede tempo e pratica. Puoi trovare molte risorse online, tutorial e libri che possono aiutarti a iniziare. Ci sono anche programmi software disponibili che possono generare codice G - per te in base a un modello CAD (Computer - Aided Design).

Creazione di un modello CAD

Prima di poter programmare la macchina CNC, di solito è necessario creare un modello CAD della parte che si desidera fare. Un modello CAD è una rappresentazione digitale della parte, che include tutte le dimensioni, le forme e le caratteristiche.

Sono disponibili molti programmi software CAD, come AutoCAD, SolidWorks e Fusion 360. Questi programmi consentono di progettare la tua parte in 3D e quindi esportarla come file che può essere utilizzato per generare codice G.

Una volta che hai il tuo modello CAD, puoi utilizzare il software CAM (computer - Aided Manufacturing) per generare il codice G -. Il software CAM prende il modello CAD e crea un percorso utensile, che è un insieme di istruzioni che indica alla macchina CNC come spostare lo strumento per tagliare la parte.

Impostazione della macchina CNC

Dopo aver pronto il tuo codice G - è il momento di impostare la macchina CNC. Ciò comporta alcuni passaggi importanti:

• Montare il pezzo: È necessario montare in modo sicuro il pezzo sul tavolo della macchina. Utilizzare morsetti, vises o altri apparecchi per tenere il pezzo in posizione. Assicurarsi che il pezzo sia correttamente allineato con gli assi della macchina.
• Installazione degli utensili da taglio: Seleziona gli utensili da taglio appropriati per il lavoro e installali nel supporto per utensili della macchina. Assicurarsi che gli strumenti siano adeguatamente serrati e allineati.
• Azzerando gli assi: È necessario impostare il punto zero per ogni asse della macchina. Questo è il punto di riferimento da cui verranno misurati tutti i movimenti. La maggior parte delle macchine ha un modo per impostare il punto zero usando il pannello di controllo.

Caricamento e gestione del programma

Una volta impostata la macchina, è possibile caricare il programma di codice G nel controller della macchina. Questo di solito viene fatto collegando un'unità USB o utilizzando una connessione di rete.

Prima di iniziare il programma, è una buona idea fare una corsa a secco. Una corsa a secco significa eseguire il programma senza tagliare effettivamente il pezzo. Ciò consente di verificare se il percorso utensile è corretto e se ci sono errori nel programma.

Se tutto sembra buono durante la corsa a secco, puoi iniziare il processo di taglio effettivo. Monitorare attentamente la macchina in quanto esegue il programma. Assicurarsi che il processo di taglio sia liscio e che la parte venga tagliata alle dimensioni corrette.

Risoluzione dei problemi

Anche con un'attenta programmazione e configurazione, durante il processo di lavorazione possono ancora verificarsi problemi. Ecco alcuni problemi comuni e come risolverli:

• Rottura degli utensili: Se uno strumento di taglio si rompe durante il processo, interrompere immediatamente la macchina. Controllare lo strumento per danni e sostituirlo se necessario. Potrebbe anche essere necessario regolare i parametri di taglio, come la velocità di avanzamento o la velocità del mandrino.
• Scarsa finitura superficiale: Se la superficie della parte è ruvida o ha una finitura scarsa, potrebbe essere dovuta a una serie di fattori, come strumenti opachi, parametri di taglio errati o vibrazioni. Prova a cambiare gli utensili di taglio, regolare la velocità di avanzamento o la velocità del mandrino o migliorare il brontolone del pezzo.
• Errori del programma: Se la macchina si interrompe o si comporta inaspettatamente, potrebbe esserci un errore nel programma di codice G. Controllare il programma per errori di sintassi, comandi errati o istruzioni mancanti. Potrebbe essere necessario modificare il programma e ricaricarlo nella macchina.

Conclusione

La programmazione di una macchina CNC è un'abilità che richiede tempo e pratica per padroneggiare. Ma con la giusta conoscenza ed esperienza, puoi creare parti di alta qualità in modo efficiente. Come fornitore di lavorazione del CNC, ho scoperto che avere una buona comprensione della programmazione CNC è essenziale per fornire un servizio eccellente ai nostri clienti.

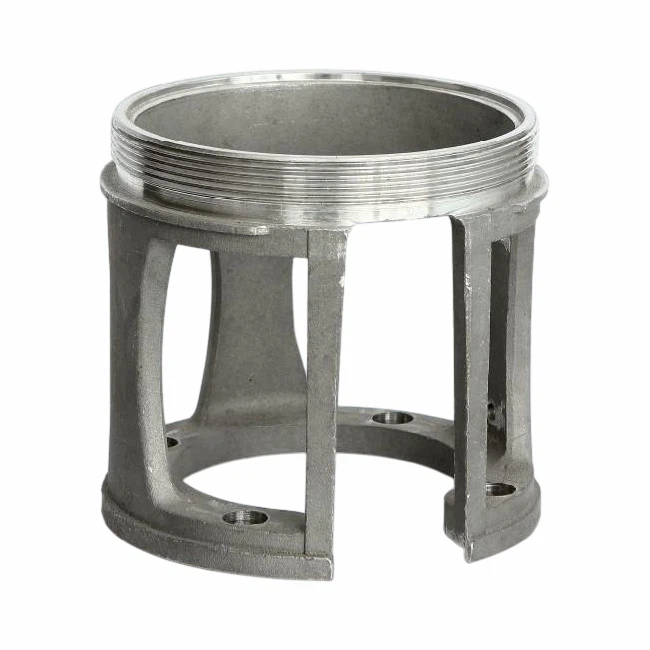

Se sei interessato al nostroServizio di lavorazione CNC e tornio,Parte automatica della lavorazione a CNC, OCasting da moto, non esitare a raggiungere. Siamo sempre pronti a discutere i requisiti del tuo progetto e a fornirti le migliori soluzioni.
